TPL5000 – наномощный интервальный таймер с функцией Watchdog

Данное семейство содержит в себе два похожих по функционалу устройства TPL5000 и TPL5100, основной задачей которых является отсчет временных интервалов для вывода микроконтроллера из сна или подачи на него питания. Благодаря низкому току собственного потребления (30 нА), TPL5x00 позволяет сэкономить от 60% до 80% энергии источника питания относительно схемы с работающим внутренним таймером микроконтроллера.

Наряду с функцией интервального таймера с периодом от 1 до 64 секунд TPL5000 выполняет роль сторожевого таймера без дополнительного потребления энергии. Также, используя вход PGOOD, TPL5000 выполняет функцию монитора источника питания и сбрасывает микроконтроллер в случае проблем с питанием во избежание непредсказуемой работы контроллера и повреждения данных, находящихся в его памяти. TPL5000 подходит для приложений, в которых используются режимы сна микроконтроллера, а выполнение главного цикла программы происходит по прерыванию от таймера.

Для полного отключения питания микроконтроллера в промежутках между выполнением главного цикла программы используется таймер TPL5100. В дополнение к функционалу таймера с периодом счета от 16 до 1024 секунд TPL5100 имеет вывод управления внешним ключом, что позволяет полностью исключить ток потребления микроконтроллера. В TPL5100 также сохранилась функция монитора питания, однако, в отличие от TPL5000 функция сторожевого таймера отсутствует.

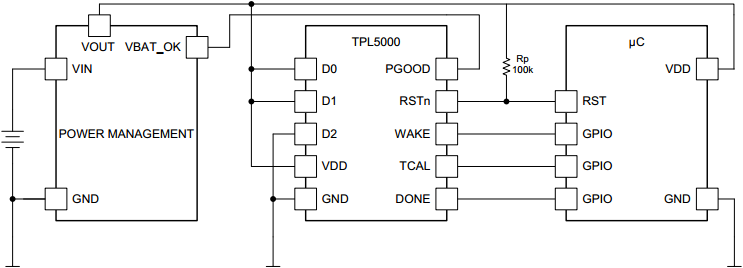

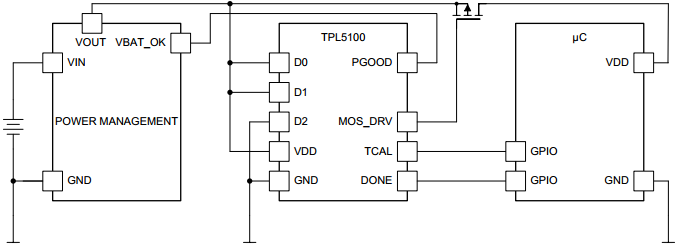

Схема применения TPL5000 Схема применения TPL5100

Основные параметрыTPL5000TPL5100
Напряжение питания1.8…5 В
Ток собственного потребления30 нА
Тип корпуса10VSSOP
Диапазон рабочих температур-40…105°C
Временные интервалы, с1, 2, 4, 8, 10, 16, 32, 6416, 32, 64, 100, 128, 256, 512, 1024
Дополнительный функционалСторожевой таймерДрайвер транзистора
