Новые серии DC-DC преобразователей на 15 и 20 Вт для ж/д применения

Известный канадский производитель блоков питания и преобразователей компания Aimtec представила 2 новые серии конверторов на 15 и 20 Вт. AM15EW-NZ и AM20EW-NZ выпускаются в корпусе 2x1'', с ультрашироким входом 4:1, в том числе есть модели с входным напряжением на 40… 160 VDC.

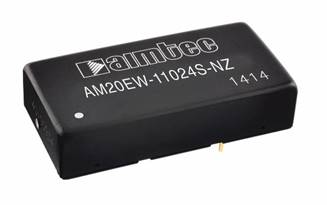

Рис1. Внешний вид DC/DC преобразователя AM20EW-NZ

Основные отличительные особенности преобразователей серий AM15EW-NZ и AM20EW-NZ :

  • Длительная защита от КЗ, защита от перегрузки по току и напряжению
  • Изоляция 1500 и 3000 VDC
  • Очень низкое потребление без нагрузки
  • Корпус DIP 2x1''
  • Диапазон рабочих температур -40 … +85 ◦С
  • Управление Вкл/Выкл по отдельному выводу
  • Один или два выхода

Также стоит отметить, что доступны версии с радиатором в комплекте (только для моделей с изоляцией 1.5к. VDC). У таких преобразователей добавляется суффикс "-K" к названию модели.

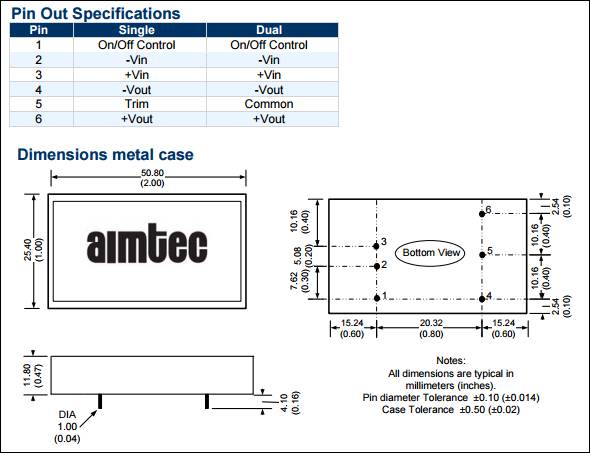

Рис 2. Чертеж и распиновка преобразователя AM20EW-NZ


Полный список моделей можно посмотреть в описаниях к AM15EW-NZ и AM20EW-NZ

Новые модели преобразователей пока доступны под заказ.

Источник:
