Интегральный контроллер термопар MAX31856

В последнее время широкое распространение получили электронные термометры. Их преимуществом являются прочный и легкий корпус, миниатюрность, согласование с цифровыми устройствами обработки информации. Один из ведущих мировых производителей — Maxim Integrated — выпустил бюджетный специализированный чип MAX31856, включающий в себя блоки с минимальной обвязкой, и позволяющий создавать системы температурного контроля с разрешением менее 0,008 ⁰С. Это позволяет быстро реализовать готовый измерительный тракт для работы с термопарами (K, J, N, R, S, T, E и B типов) на одной схеме.

Функциональные блоки MAX31856:

  • Цепь усиления и нормирования сигнала
  • АЦП
  • Источник опорного напряжения
  • Автоматическая компенсация ЭДС холодного спая
  • Встроенная линеаризация
  • Измерения в диапазоне температур от – 210 до +1800 °C
  • Защита входов от напряжения свыше 45 В, от короткого замыкания и обрыва датчика
  • Сигнализатор некондиционного сигнала «FAULT».

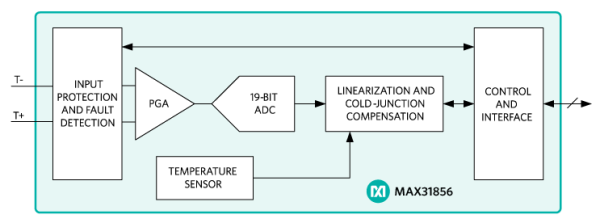

Функциональная схема MAX31856

Технические характеристики:

Температурный диапазон, °C

-210… 1800

Разрешающая способность, °C

0.0078125

Встроенная защита, В

±45

Интерфейс

SPI

Каждый тип термопары имеет собственную нелинейность, которая компенсируется внутренним блоком линеаризации.

Настройки, выбор типа термопары, функции линеаризации производятся посредством интерфейса SPI. Значения предоставляются в градусах Цельсия, что не требует использования дополнительных функций в программном обеспечении.

Применение:

  • Промышленное оборудование
  • Промышленные печи и климатические камеры
  • Регуляторы температуры

Для ознакомления с возможностями MAX31856 выпускается оценочный набор MAX31856EVSYS, состоящий из оценочной платы на базе MAX31856, платы сопряжения с ПК и программного обеспечения. Этот набор позволяет подключить микросхему к ПК и оценить характеристики без дополнительного конструирования макетной платы. Оценочная плата на базе MAX31856 имеет интерфейс PMOD, что дает возможность подключить ее к собственной плате еще на стадии макетирования.
